ロマンカメラの1つ、サーマルカメラ
買ってから、使い道を探すのだ。
この夏の子供の自由研究に使えそう。
温度分布の写真を貼りまくれば
すぐ終わるかも！！
| 更新履歴 | |
| 2024.05.31 | TC001 着荷 |
| 2024.06.13 | サーモシールドハット 熱実験 |
|
2024.06.19 |
直付けサーマルカメラ比較表 |
|
2024.06.19 |
使えなかったWindows PC |
|
2024.06.20 |
古いandroid機の場合 |
|
2024.06.20 |
首掛けスマホスタンド |
サーマルカメラについて
サーマルカメラとは
温度分布を撮影できるカメラで
コロナ時に、非接触型検温計でもって
入店時に体温を測定して、発熱している人の入店を制限したりした。
今までにみない圧倒的な需要で、サーマルカメラの単価が下落しているので
興味がある人には買い時かもしれない。
サーマルカメラでできること
熱分布の視覚化
熱源の把握
故障個所の発見
熱分布がわかれば、空気が漏れている箇所がわかったりする。
通電していないから、温度が上がらない点であったり。
車のオイル漏れとかもわかるかも
壁のくぎ打ち
春夏の寒くもなく、暑くもない時は使えない。
素材によって温度の上昇しやすが異なるという点を利用する。
今のところ、上手くいっていない。。。
暗所での熱源確認
サーマルカメラタイプ別比較
タイプ別比較
| スマホ直付 | ハンディ型 | 独立型 | |
| 参考 画像 |  |  |  |
| 電源 | スマホ依存 | 本体内蔵 | 本体内蔵 |
| 転送 | アプリ | USBケーブル | USBケーブル |
| もちかた | スマホ持ち | 片手 | カメラ持ち |
| 大きさ | 小さい | 大きい | カメラサイズ |
スマホ直付モデル所見
スマホ直付けモデルは、小さくバッテリーを搭載していないモデルも多い。
職業的に使ったりする場合だと正確性などが必要になる場合も。
その場合、専用機を使った方が良いかも。
ざっくり温度分布を見れて、たまにしか使わないから、バッテリーの問題も不要、という場合
スマホ直付けのサーマルカメラは非常に良い選択肢
数枚撮影するだけならば
スマホ直付けで良い気がする。。。
直付けモデル比較表（～４万円）
| TOPDON | FLIR | HIKMICRO | Seek Thermal | |
| モデル | TC001 | FLIR ONE Gen3 | Mini2 | Compact |
| 画像 | |  |  |  |
| 発売価格 | 39.999 | 28.600 | 32.999 | 25.980 |
| 熱画像解像度 | 256×192 | 80×60 | 256×192 | 206×156 |
| フレームレートHz | 25 | 8.7 | 25 | 9 |
| 画像解像度 | 1653*1240 | 1440×1080 | ||
| 動画解像度 | 750*998 | |||
| 対象対応温度 ℃ | -20~550 | -20~120 | -20~350 | -40~330 |
| 温度表示 | ◯ | X | ◯ | ◯ |
| 対応OS | android windows | android | android | android |
| ファイル フォーマット | JPG,MP4 | JPEG, MP4 | ||
| バッテリー | スマホ 由来 | 使用1時間/ 充電40分 | スマホ 由来 | スマホ 由来 |
赤字の数値は実際にファイルのプロパティを参照して得られた数字やデータ
TOPDONについて
2017 年に設立された TOPDON。
創設者は、20 年以上自動車のアフターケアパーツの流通関連で
ビジネスをしているらしい。
大体は、車の汎用性の高い修理関連パーツを安価な値段と提供している。
関連商品を多数扱ううちに、市場のニーズを把握
自分たちで企画製造し始めた、というところ。
実物レビュー
着荷&開封
amazonで発注したのに
aliexpressで買ったみたいな梱包
個人的には箱の状態についてはそんなに気にしないし
過包装のほうが気になるから、これがベスト
開封&付属品
基本的には全部揃ってる。
- TC001本体
- 収納ケース
- 延長USBケーブル
- レンズクリーナー
- 説明書

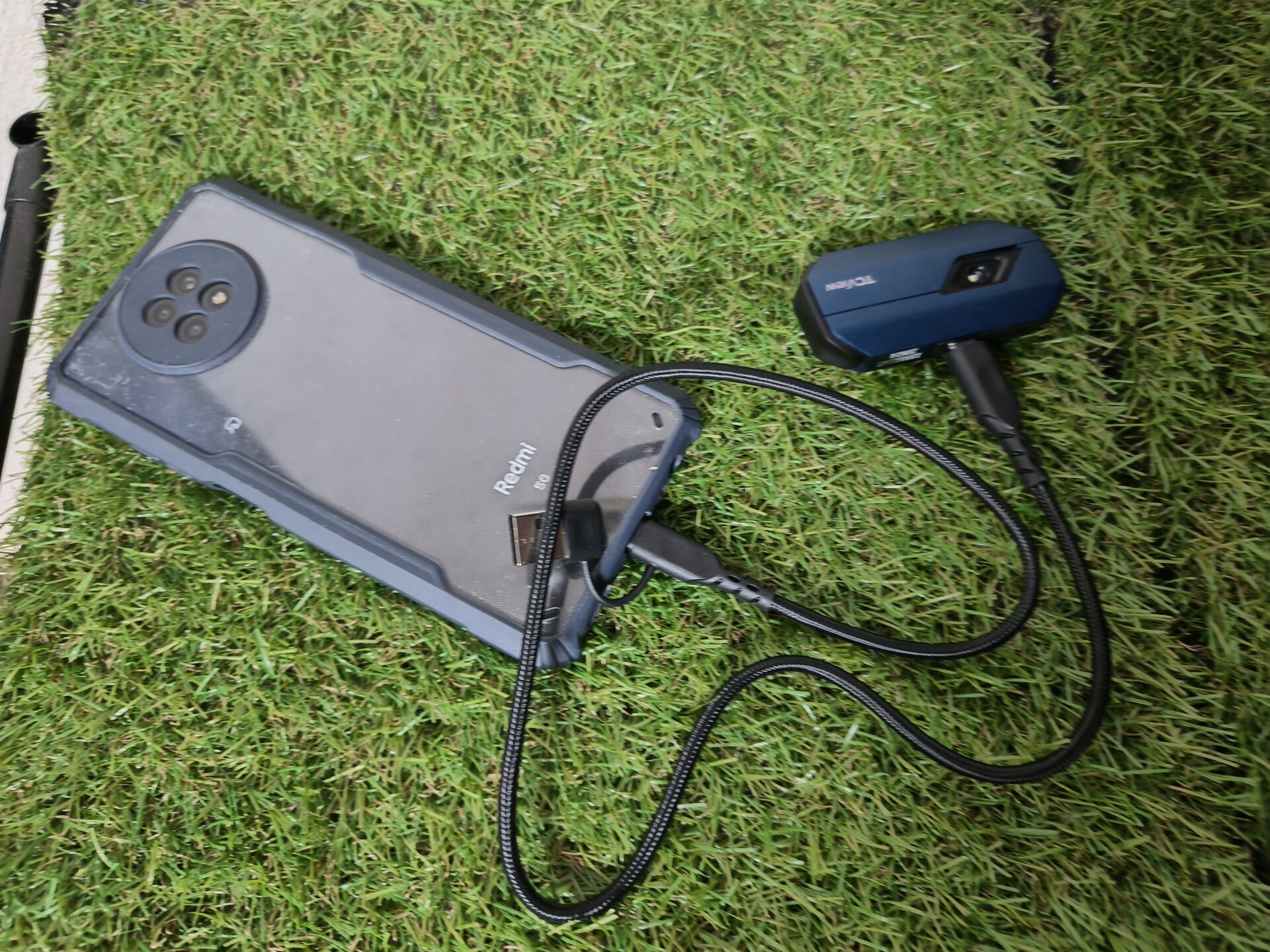

この延長ケーブルがかなり大事
スマホによってはケースとTC001が干渉して使えない場合がある。
この延長ケーブルがあればケース干渉問題が解消できる。
ポチップ
USB延長ケーブルも売っているが使えるかどうか、わからない。
セットアップ
アプリインストール(新しいandroidスマホ)
↓
特に何もせずに繋がった。
- Nord3 5G by Oneplus(Oppo系)
アプリインストール(古いいandroidスマホ)
しかしながら、古いandroid機だとplay storeのアプリだと
使えな場合もある。

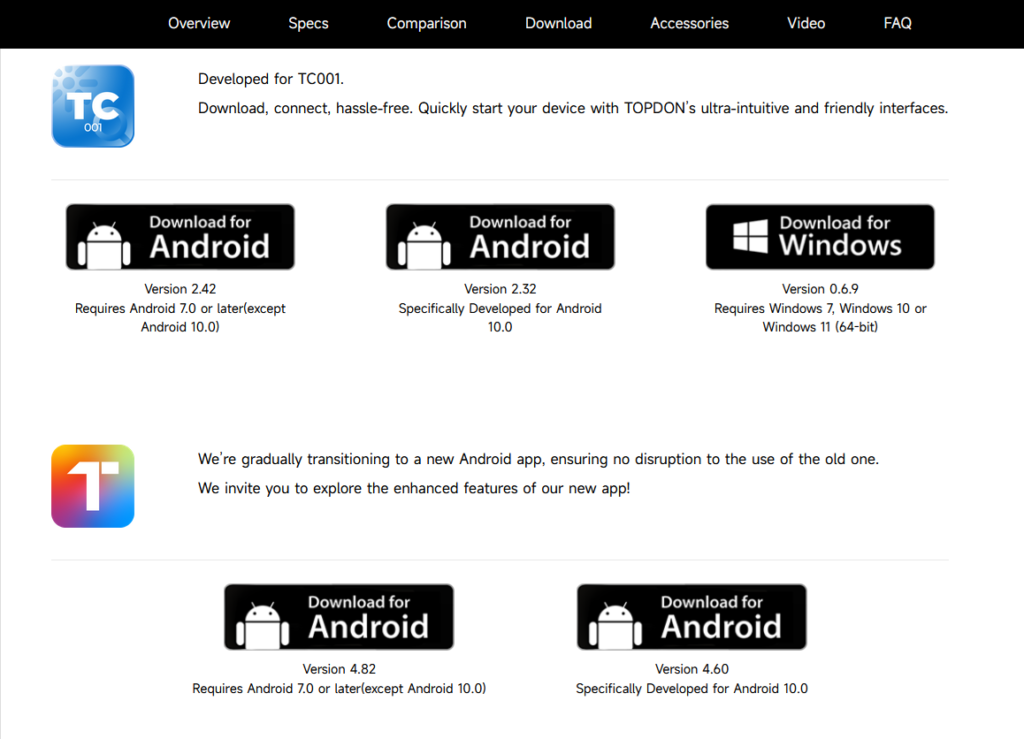

こちらから、andorid用アプリを試すと使えることも
ちなみにXPERIA XZ3はgoogle playからでは
TC001を起動できなかったが、メーカーページのアプリからは
起動と動作を確認
アプリインストール(windows)
↓
基本的にはアプリをインストールして
パソコン側を再起動でつながる。
- Connecting devices(D)をクリック
- カメラマークで撮影
AMDのWindowsや、intelのWindowsで試したが
自作したが、Windows11対応機のAMDパソコンでは使えた。
使えなかったwindows PC
逆に古いパソコン上、Windowsをカスタムして無理くり
windows11を動作させているような
2012年製のノートパソコンでは認識すさせることができなかった
こちらは古いintel製
うんともすんとも、言わなかった。
実際に使ってみた
熱上昇実験
サーモシールドハットの耐熱実験にて
油の温度、検温時精確性
実はクッキング温度計の代わりになるんではないかと
油の温度変化は非常に難しい。
揚げ物は温度指定があり、170℃低温のものもあり
ポチップ
高い温度で挙げると爆裂する。。。
慣れてくると手をかざせばわかるんだけども、低温だと難しい。
ポチップ
- 油に直接触らないといけないので拭かないといけない。
- 数十秒、検温完了にかかる
With a wide temperature range of -4℉ to 1022℉(-20℃ to 550℃) , the camera
can perform temperature readings for all kinds of objects. The TC001 infrared thermal camera can perform temperature detection within ±3.6ºF (2ºC) or 2% of max temperature.It
can also display surface temperature variations as little as 0.1ºC,
allowing users to detect temperature with extreme precision.±2℃または温度の2%の誤差で温度検出を行い、0.1℃の精度で温度を測定します。 注: 目標温度が 100℃ 未満の場合、熱誤差は ±1℃ 未満になります。
https://www.topdon.com/products/tc001
表面の温度と内部の温度で温度差はあるので
温度差はでてくるけれど。

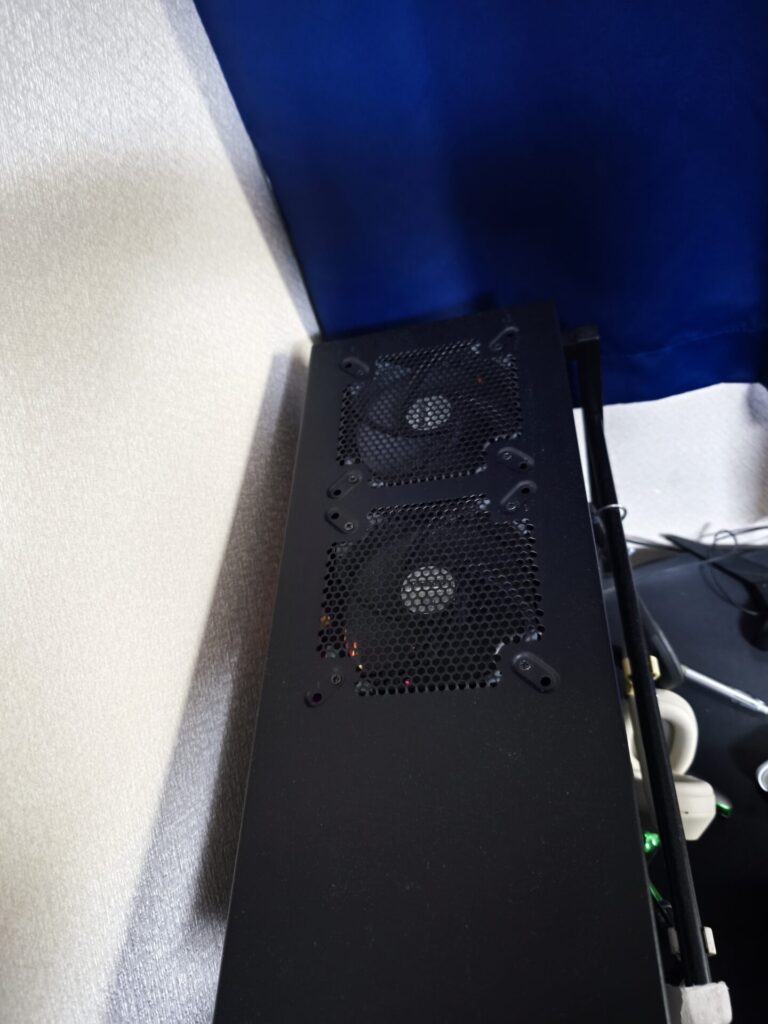

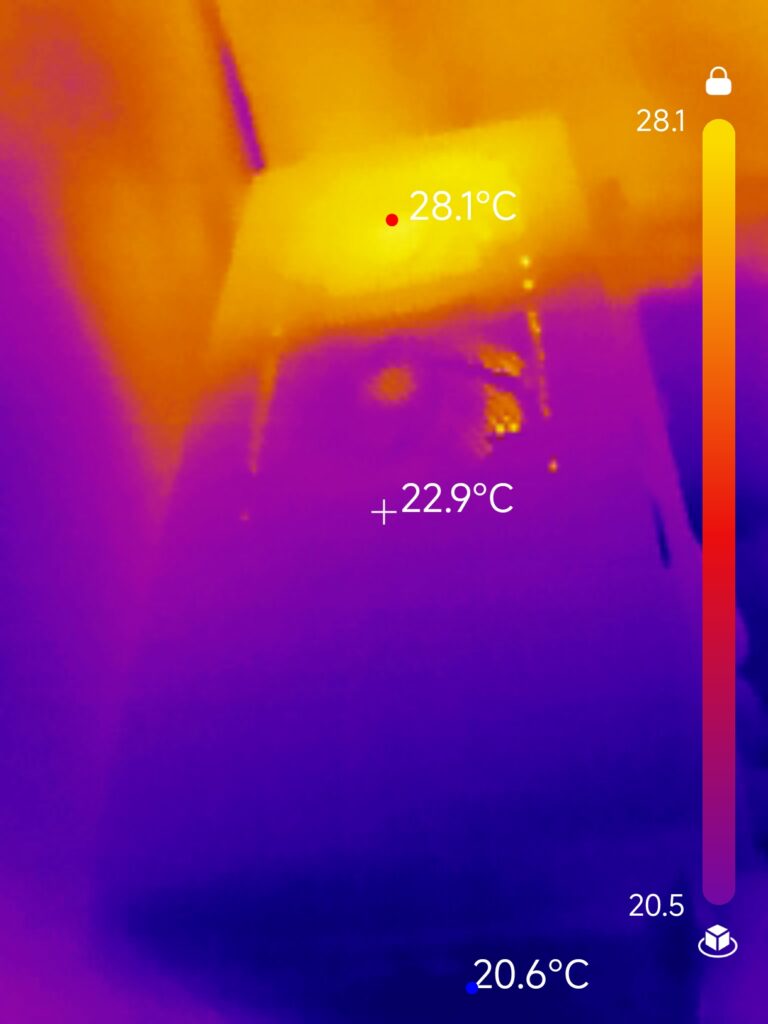

パソコンケースの温度変化
最高温度と最低温度が一目瞭然
温度差4℃、今のところ、問題無し。
5700Xと4連ファンのRTX3070の組み合わせは優秀
便利化
首掛けスマホホルダー
TC001を片手にスマホを片手に持って写真を撮影するのは結構手間。
スマホをみながら作業する際、両手が塞がっていなければ
と思うことが多々、あり
スマホを首からかけて操作できるアイテムを購入
ポチップ
スマホのUSBポートを塞いでしまう首掛け式スマホスタンドは他にもあったけれど
Newseegoモデルは、USBポートを塞がないので
TC001を接続しながら、首からかけれるように。
これ、サーマルカメラ使わない時でも
スマホを参照しなgら作業する時、めちゃめちゃ楽になりそう。
#tc001 #topdon #サーマルカメラ #スマホ直付 #熱分布
